液壓膠管的分類和表示方法（液壓膠管規格型號一覽表）

液壓膠管主要用于礦井液壓支架、油田開發，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動。

液壓膠管分類：一般分為鋼絲編織液壓膠管和鋼絲纏繞液壓膠管。

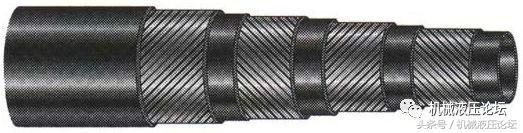

鋼絲纏繞液壓膠管由一層耐油基或水基液壓流體的橡膠內襯層、以交替方向纏繞的鋼絲增強層和一層耐油和耐天候的橡膠外覆層構成。纏繞鋼絲層間應由隔離層隔離。

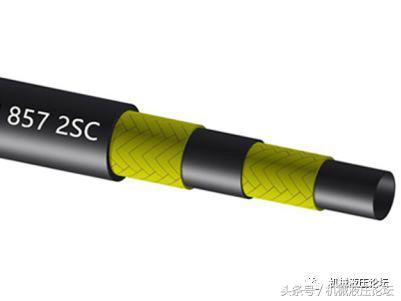

鋼絲編織液壓膠管由一層耐油基或水基液壓流體的橡膠內襯層、一層或兩層高強度鋼絲層和一層耐油和耐天候的橡膠外覆層組成。

鋼絲繩編織液壓膠管又可細分為，普通型和緊湊型 和耐磨護套型。

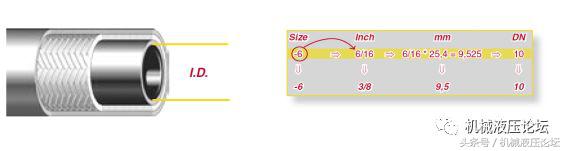

油管內徑大小的表示方法，軟管內徑有兩種表示方法，一種為尺寸（英文Size）以破折號加數字表示，數字表示內徑英寸數對應的十六分之一的倍數，比如管內徑為3/8’ 可以表示為-6。

另一種表示方法為通徑（英文為DN），即管的內徑數圓整單位毫米，也以3/8’為例，以通徑表示就是10，而內徑實際值為9.5mm。

表示方法：包含標準，型號，和尺寸或通徑。

EN856 -4SP 10 或EN856 -4SP -6

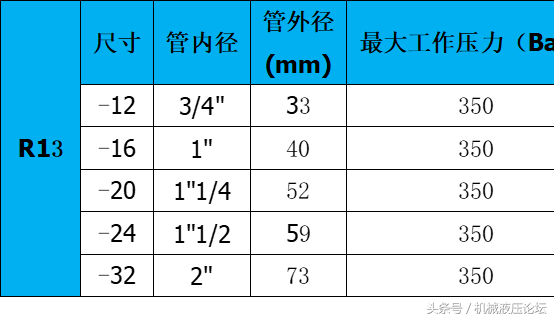

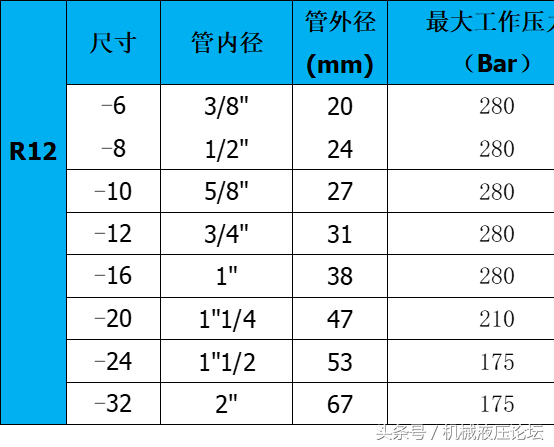

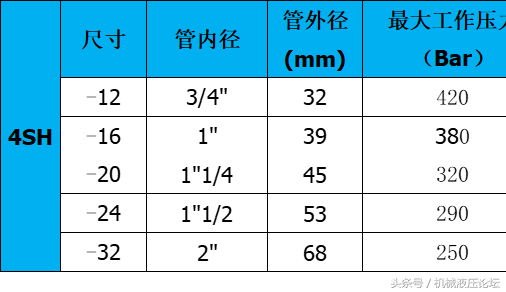

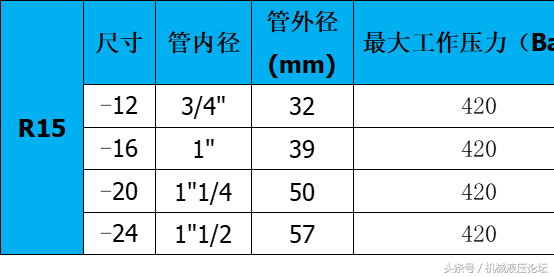

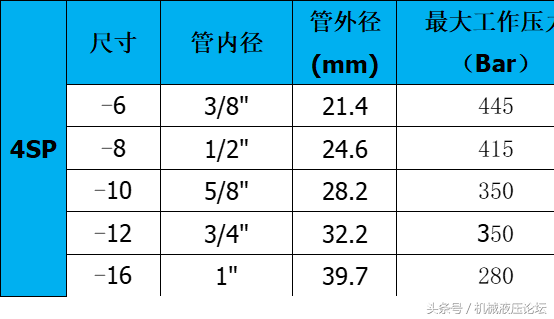

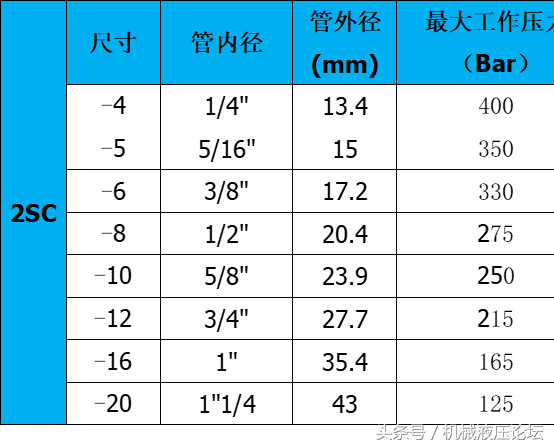

附：常用液壓膠管內外徑及最高工作壓力參數
